- 真空度測試儀
){kind=small}
產品簡介

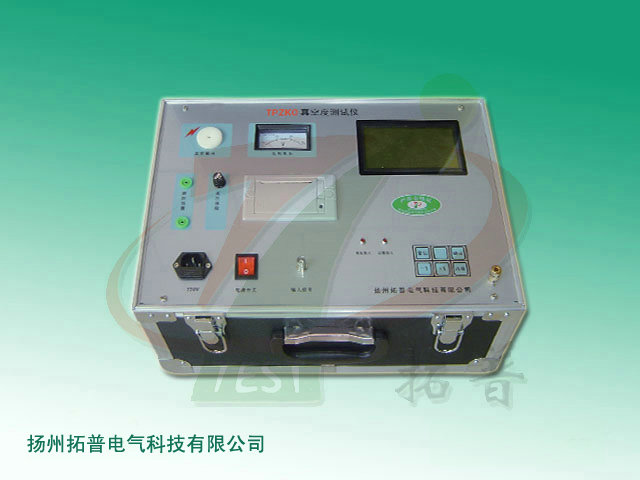

TPZKC真空度測試儀是真空滅弧室的真空度的鑒定設備。它以單片計算機為主控單元，測試過程完全實現自動化。真空度測試儀在原理上改變了行業內同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上有更好的準確性，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。真空度測試儀采用兩次采樣的方法扣除由于環境因素產生的漏電電源，整機上的真空滅弧室的準確計量。目前，該儀器中已存有多條真空滅弧室的測量標準曲線，涵蓋了行業內絕大多數管型。
主要特點
1、基于電離電荷的采樣技術
真空度測量?jī)x均采用基于電離電荷的采樣技術。本公司在磁放電的研究中發現，在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室里的真空度與電離的電荷量有非常準確的對應關系，而與電離電流的峰值僅有概率上的相關性。因此，本公司基于電離電荷的采樣技術，顯著提高了真空滅弧室的真空度計量的準確性。
2、漏電電流的處理
對處于分?jǐn)酄顟B(tài)的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這此漏電的總和有更大的不穩定性和不可預測性，并且在數值上與10E- 4Pa 數量級的真空滅弧室的電離電流相當。我們采用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。
3、內置多條真空滅弧室的測量曲線
真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町?。為?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度的推算曲線。我公司通過與行業主要真空滅弧室生產廠家的密切合作，取得了很多真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入該系列產品。因此，該系列產品內置了很多真空滅弧室的測量曲線。
4、完善的輸入保護電路
當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至信號輸入端的采樣電路上，使其承受十分強的電沖擊。該系列產品的信號輸入端的采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓沖擊而發生暫時工作不正常時（重新開機即可），也不會造成電路部分的損壞。
技術參數
1、真空度測量范圍：1×10-1～1×10-5
2、測量誤差：＜10%
3、測量分辨率：10-5pa
4、允許環境溫度： -20℃～50℃
5、空氣濕度： ≤80%RH
6、工作電源： AC/220V/50Hz±10%
7、外型尺寸： 420×290×210（mm）
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
