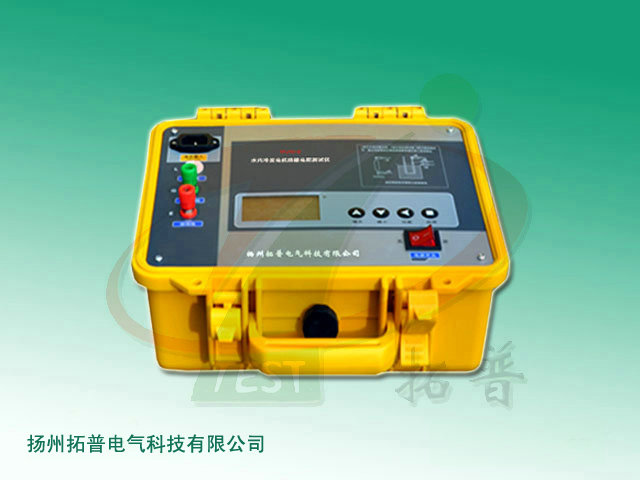

水內冷絕緣電阻測試儀_TP_HVSNL-5000_技術參數
水內冷絕緣電阻測試儀專用于水內冷發電機的絕緣測量試驗，同時也可用于試驗室或現場做其它材料的絕緣測試。儀器輸出電流大于20mA，輸出電壓大到5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。
產品特點
1、采用32位微控制器控制，全中文操作界面，操作方便。
2、自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、10分鐘的絕緣電阻值，便于分析。
3、輸出電流大，(2500V、5000V下輸出大于20mA)。
4、高壓發生模塊采用全封閉技術，內部有保護電阻，安全可靠。
5、抗干擾能力強，能滿足超高壓變電站現場操作。
6、測試完畢自動放電，并實時監控放電過程。
技術參數
信息整理：揚州拓普電氣科技有限公司
產品特點
1、采用32位微控制器控制，全中文操作界面，操作方便。
2、自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、10分鐘的絕緣電阻值，便于分析。
3、輸出電流大，(2500V、5000V下輸出大于20mA)。
4、高壓發生模塊采用全封閉技術，內部有保護電阻，安全可靠。
5、抗干擾能力強，能滿足超高壓變電站現場操作。
6、測試完畢自動放電，并實時監控放電過程。
技術參數
|
額定電壓
|
2500V
|
5000V
|
|
測量范圍
|
絕緣電阻 1MΩ～20GΩ
吸收比、極化指數 1～19.99
|
絕緣電阻1MΩ～40GΩ
吸收比、極化指數 1～19.99
|
|
誤差范圍
|
±10%RDG，（當1MΩ～5GΩ）
±20%RDG，（當0.1MΩ～1MΩ；
5GΩ～20GΩ）
|
±10%RDG，（當1MΩ～5GΩ）
±20%RDG，（當0.1MΩ～1MΩ；
5GΩ～40GΩ）
|
|
工作電壓
|
額定電壓×（1±10%）
|
|
|
短路電流
|
＞20mA
|
|
|
絕緣電阻
|
50MΩ（1000V）（測量線路與外殼間）
|
|
|
耐 壓
|
AC 5kV 50Hz 1min （測量線路與外殼間）
|
|
|
工作電源
|
180～270VAC，50Hz/60Hz±1%
|
|
|
工作環境
|
溫度0～40℃，相對濕度20～80%
|
|
信息整理：揚州拓普電氣科技有限公司
