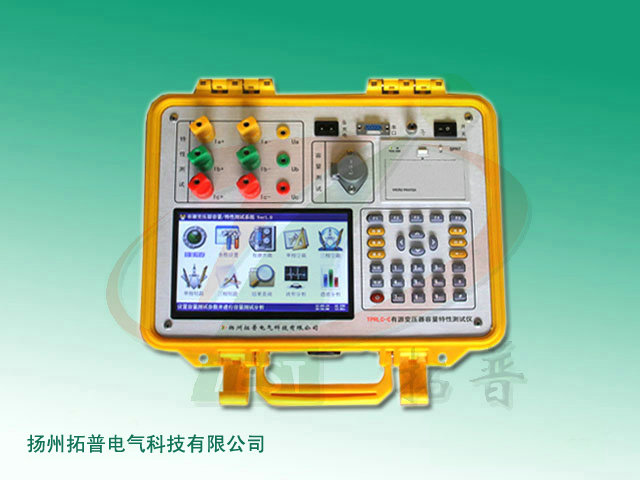

變壓器損耗參數測試儀_TP_BCM501_技術資料
變壓器損耗參數測試儀是專用于變壓器空載及短路損耗測量的智能儀器。該儀器內部采用先進的多A/D同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。完全滿足配電變壓器、變壓器空載損耗、負載損耗參數的測量。
變壓器損耗參數測試儀操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。
功能特點
●可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗、零序阻抗。
●可自動進行波形畸變校正，溫度校正，電壓校正{非額定電壓下的空載試驗)，電流校正(非額定電流條件下的短路試驗)，操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果。
●允許外接電壓互感器和電流互感器進行擴展量程測量。
●電壓、電流測量回路寬量限：電壓Max可測量到750V,不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞；電流可直通100A電流測試。
●大屏幕、高亮度彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸模按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
●為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。
技術指標
測量范圍：電壓0~750V寬量限，一檔可保證精度。電流0~100A，內部全部自動切換量程。
準確度：電壓、電流、頻率：±0.2% 功率：±0.5%（CosΦ>0.1）±1.0%（0.02Φ<0.1）
工作溫度：-10℃~+50℃
工作電源：交流85V~265V
絕 緣：（1）電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
（2）工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
信息整理：揚州拓普電氣科技有限公司
