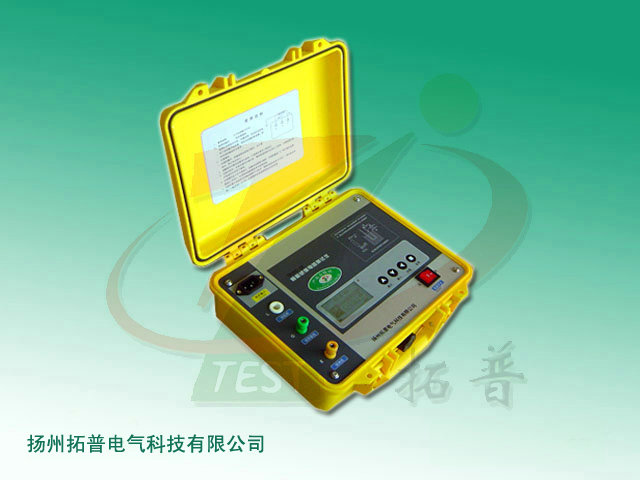

絕緣耐電壓檢測儀TY-10A型產品操作步驟介紹
1. 長途運輸后第一次使用時，先取下頂蓋，檢查儀器內部，觀察插件板是否松動，各器件是否有異常狀態。
2. 兩根高壓絕緣導線的一端各插至儀器面板上的高壓插座內，有紅色鱷魚頭夾的一根插入“+”端，有黑色鱷魚夾頭的一根插入“--‐”端。
3. 將紅色鱷魚頭夾到被測電氣設備的導電銅部件上，黑色鱷魚夾頭則夾到被測電氣設備的鋼鐵機架上。
4. 電源開關接通（向上），綠色信號燈亮。
5. 順時針方向轉動“調壓”旋鈕，電壓表數值增加，同時可聽到儀器內部發出逆變器1000 赫的振蕩聲，表明內部工作正常。
6. 建議電壓逐級上升，開始可為500 伏或1000 伏，然后每500 伏為一級，當電壓升到10kv 時候，調壓旋鈕不能再旋（即不能再升壓）。
7. 在任一電壓級上，如泄漏電流有較大的增量（即電流的增長不能隨電壓呈線性關系或是微安表數值出現不穩定的大幅度波動，應即終止試驗，并表明所測電氣設備絕緣存在故障）。
8. 檢測完畢，“調壓”旋鈕逆時針方向轉到底，儀器不用時，應放在干燥處，切勿受潮，否則將使儀器內部產生不應有的泄漏電流，影響儀器使用及測量讀數。
注意
a.嚴禁拆卸電池或改裝線路！否則不保修：
b.嚴禁將電池正負極短路，否則危險！
c.防止將儀器放置在高溫（60℃以上）或低溫（0℃以下）環境中，如靠近熱源或陽光暴曬等；
d.必須保持儀器電池電量在10%以上，每天用完即可充電。
e.長期不用時，請將儀器放置在陰涼干燥的環境中，并充電2h/60 天
絕緣耐電壓檢測儀TY-10A型操作過程中注意事項
1. 電池充電模式。為保證儀器內部電池容量充足，須對電池及時充電，此時儀器使用模式為充電模式。充電方法：
1) 將電源適配器連接到儀器后面板上插座，電源開關撥到上方的位置，儀器內部接通充電單路，電池開始充電。此時板上的紅色指示燈亮，標示充電正在進行。當電池容量充滿后，適配器上的指示燈自動熄滅，表示已經充滿。自動停止充電。一般電池快耗盡時，充電約12 小時即可充滿。充滿后在電池供電模式下可連續工作8小時。如果電池耗盡，綠色指示燈工作指示燈會熄滅，此時應停止工作，電池須充電。按照上述充電方法給電池充電。
2) 注意：a、給電池充電時，后面板上的充電電源開關撥到上方的位置；b、前面板上的開機鈕子開關平常處于“關”位置。
2. 電池供電模式。如上述，在無交流220V 供電場所，儀器可以內部供電。使用時，將前面板的鈕子開關撥到開的位置，綠色指示燈變亮，此時即可對儀器測量操作。
3. 浮充工作模式。在有交流220V 的場所，不建議采用此方式，儀器變充電邊工作。儀器使用時，將交流電源線連接好，后面板的充電電源開關撥到上方位置，前面板上的鈕子開關撥到“開”，面板的紅色和綠色指示燈全亮，此時可進行測量等工作。
信息整理：揚州拓普電氣科技有限公司
