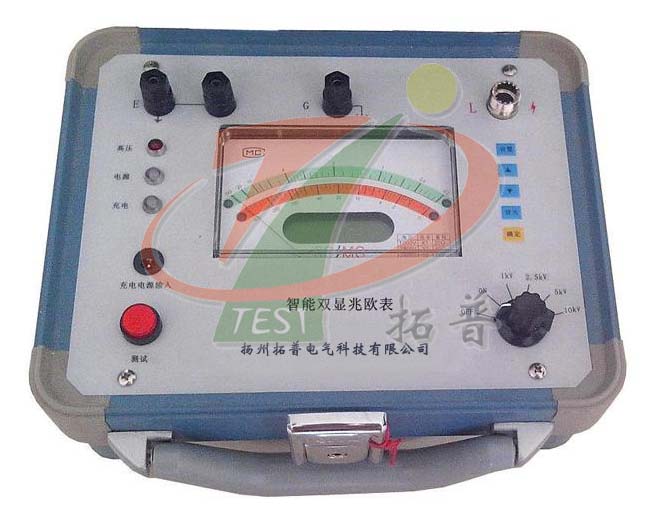

拓普TPJYC4516型雙顯智能兆歐表產品操作規范說明
雙顯智能兆歐表TPJYC4516產品操作規范如下步驟：
本儀表初次或前赴現場使用前應進行充電（全程充電時間為6～8小時，充電指示燈從紅變綠），以免到現場使用途中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀表工作是否正常、準確。
1、準備
本儀表接線前，先應將“高壓預選旋鈕開關”調在關的位置，“測試”按鈕應退出！被測物應脫離電網，并且被測各端必須經過人工放電桿接通大地，完全證明安全方可接線！
尤其變電站、發電廠現場受到電網泄漏感應強干擾的被測量對象，事先應通過接大地的多個人工放電桿良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才把被測量端的人工放電棒移開。
2、接線
把儀表的兩個‘E’端接到被測物的地或零端，以及大地。
把儀表的‘L’端接到被測線路端，例如變壓器繞組，電纜芯線。
把儀表‘G’端接到被測回路需要消除表面電阻泄漏影響的保護環。
3、轉動“高壓預選旋鈕開關”選擇需要的測試電壓，這時如果電源正常則電源指示燈應發綠光，如欠壓則發紅光。
4、儀表開始自檢，液晶屏幕上出現操作提示。
5、按動上鍵或下鍵可選擇測試編號。（編號反黑）如不選擇編號可進入下一步操作，編號在該次測試完成后自動累加。
6、按下“測試”按鈕，開始測試。這時高壓狀態指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表L端有高壓輸出。警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！
7、這時液晶屏進入測試狀態顯示模式。
8、儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）
9、根據所需要的測試結果（普通測試、吸收比測試、極化指數測試），松開“測試”按鈕。這時儀表停止高壓輸出，并自動計算、顯示測試結果（各個時間狀態的電阻值、吸收比、極化指數）。按動上鍵或下鍵可循環顯示本次測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。
注意：吸收比測試時間應大于1分鐘，極化指數的測試應大于10分鐘。每次測量的時間長為10分鐘，10分鐘以后儀表會自動關閉高壓，并自動計算、顯示測試結果。
10、 需連續進行第二次測量時，再次按下測試鍵，按6-9步驟執行。（儀表可連續進行100次測量，超過100次從第一次開始并覆蓋第1次的結果。每次測量結果都自動保存，以便日后調閱）。
雙顯智能兆歐表TPJYC4516產品操作注意事項說明
1、注意安全，‘L’為高壓端！‘E’一定要接大地！
2、檢查儀表的好壞，不可在測試電源工作時突然接入的方法檢查，而應在測試電源未啟動前，先接電阻，后按高壓開關。工作中應盡量避免打火放電！因?yàn)楦邏捍蚧鸱烹娖潆娒}沖容易損壞本儀表的集成電路器件，也有損計量用的標準電阻器或被測量對象。
3、儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。
信息整理：雙顯智能兆歐表生產廠家揚州拓普電氣科技有限公司
本儀表初次或前赴現場使用前應進行充電（全程充電時間為6～8小時，充電指示燈從紅變綠），以免到現場使用途中缺電。另外還應隨時采用本儀表的參考電阻附件來檢查本儀表工作是否正常、準確。
1、準備
本儀表接線前，先應將“高壓預選旋鈕開關”調在關的位置，“測試”按鈕應退出！被測物應脫離電網，并且被測各端必須經過人工放電桿接通大地，完全證明安全方可接線！
尤其變電站、發電廠現場受到電網泄漏感應強干擾的被測量對象，事先應通過接大地的多個人工放電桿良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才把被測量端的人工放電棒移開。
2、接線
把儀表的兩個‘E’端接到被測物的地或零端，以及大地。
把儀表的‘L’端接到被測線路端，例如變壓器繞組，電纜芯線。
把儀表‘G’端接到被測回路需要消除表面電阻泄漏影響的保護環。
3、轉動“高壓預選旋鈕開關”選擇需要的測試電壓，這時如果電源正常則電源指示燈應發綠光，如欠壓則發紅光。
4、儀表開始自檢，液晶屏幕上出現操作提示。
5、按動上鍵或下鍵可選擇測試編號。（編號反黑）如不選擇編號可進入下一步操作，編號在該次測試完成后自動累加。
6、按下“測試”按鈕，開始測試。這時高壓狀態指示燈發亮并且儀表內置蜂鳴器每隔1秒鐘響一聲，代表L端有高壓輸出。警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險！
7、這時液晶屏進入測試狀態顯示模式。
8、儀表每隔一定時間發出提示音（15秒、1分鐘、10分鐘）
9、根據所需要的測試結果（普通測試、吸收比測試、極化指數測試），松開“測試”按鈕。這時儀表停止高壓輸出，并自動計算、顯示測試結果（各個時間狀態的電阻值、吸收比、極化指數）。按動上鍵或下鍵可循環顯示本次測試結果（當前阻值、15秒阻值、60秒阻值、10分鐘阻值、吸收比、極化指數）。
注意：吸收比測試時間應大于1分鐘，極化指數的測試應大于10分鐘。每次測量的時間長為10分鐘，10分鐘以后儀表會自動關閉高壓，并自動計算、顯示測試結果。
10、 需連續進行第二次測量時，再次按下測試鍵，按6-9步驟執行。（儀表可連續進行100次測量，超過100次從第一次開始并覆蓋第1次的結果。每次測量結果都自動保存，以便日后調閱）。
雙顯智能兆歐表TPJYC4516產品操作注意事項說明
1、注意安全，‘L’為高壓端！‘E’一定要接大地！
2、檢查儀表的好壞，不可在測試電源工作時突然接入的方法檢查，而應在測試電源未啟動前，先接電阻，后按高壓開關。工作中應盡量避免打火放電！因?yàn)楦邏捍蚧鸱烹娖潆娒}沖容易損壞本儀表的集成電路器件，也有損計量用的標準電阻器或被測量對象。
3、儀表的電池充電電路按恒壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。
信息整理：雙顯智能兆歐表生產廠家揚州拓普電氣科技有限公司
