多倍頻感應耐壓測試儀（TPGNC-A）功能特點技術指標
多倍頻感應耐壓測試儀是一臺采用了基于DSP平臺技術的SPWM控制的變頻電源，集調壓、調頻、控制及保護于一身，輸出波形失真小，頻率穩定，具有良好的過流、過壓、過熱、放電保護等功能，不僅廣泛適用于電磁式電壓互感器（PT）、配電變壓器等設備的感應耐壓試驗，還能用于其他需要使用變頻電源的試驗場合。
★ 功能特點
◇ 防容升：配合高阻抗電容分壓器，能直接監測一次側的高壓并自動完成感應耐壓試驗。
◇ 自動化：只需輸入試驗電壓及頻率值，儀器就能自動完成升壓、計時、降壓的試驗過程，也可進行手動模式升壓。
◇ 保護：儀器具有過流、過壓、過熱等多重保護功能，過流過壓任意設定。
◇ 保存：可存儲800組試驗數據。
◇ 顯示：采用工業觸摸屏進行控制、顯示，人機界面好，操作方便。
★ 技術指標
1、供電電源：三相AC 380V±10%(或單相AC 220V±10%)，50Hz；
2、容量：10kVA（20 kVA 、30 kVA等可選）
3、輸出電壓：0～400V（加升壓變壓器后電壓可變高，另配）。
4、輸出頻率：20~300Hz；
5、步進頻率：0.1Hz；
6、電壓波形：正弦波，穩定度<1.0%，畸變率<3%；
★ 裝置選型及適用系統電壓
|
常用規格 kVA
|
5
|
10
|
20
|
30
|
|
輸出電流 A
|
12
|
25
|
50
|
72
|
|
適用系統電壓 kV
|
10
|
28
|
55
|
70
|

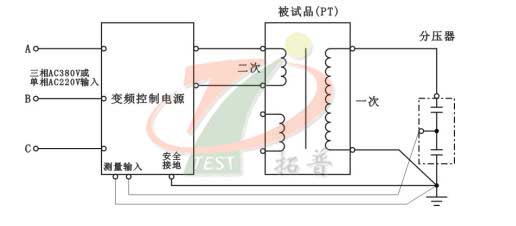

★ 電壓互感器（PT感應耐壓試驗接線）
附：TPGNC 多倍頻感應耐壓測試儀產品簡介
TPGNC 多倍頻感應耐壓測試儀主要設計用于電壓互感器的感應耐壓試驗，該儀器采用模塊輸出電壓，替代了調壓器原始調壓法，具有輸出電壓平穩、測量精度高等特點。該儀器具有用戶緊急停機、用戶停機、硬件保護、源輸出過流保護、溫度保護、過壓保護、高壓電壓劇增，高壓電壓劇減、高壓電流劇增、高壓電流劇減等多重保護，保證了人員及設備的安全。
產品主要特征
1、僅使用單相220V交流電源即可完成測試。
2、內部自動控制輸出電壓和輸出電流，無須任何外部輔助設備。
3、在試驗過程中一旦檢測到異常，儀器可以保證在一個輸出周期時間內斷開輸出。
4、可儲存測量結果，內置不掉電存儲器，長期保存測量數據。
5、大屏幕液晶顯示，全部漢字菜單操作提示，直觀方便。
產品主要參數
1、額定容量：5kVA、10kVA、15kVA、30kVA（根據客戶要求選擇）
2、工作電源：AC 220V±10%、50Hz
3、輸出電壓：單相輸入0～200V連續可調
4、輸出頻率：30～300Hz 0.1Hz連續可調
5、輸出波形：正弦波、波形失真≤3%
6、使用條件：-15℃～40℃、RH＜80%
信息整理：多倍頻感應耐壓測試儀生產廠家揚州拓普電氣科技有限公司
附：TPGNC 多倍頻感應耐壓測試儀產品簡介
TPGNC 多倍頻感應耐壓測試儀主要設計用于電壓互感器的感應耐壓試驗，該儀器采用模塊輸出電壓，替代了調壓器原始調壓法，具有輸出電壓平穩、測量精度高等特點。該儀器具有用戶緊急停機、用戶停機、硬件保護、源輸出過流保護、溫度保護、過壓保護、高壓電壓劇增，高壓電壓劇減、高壓電流劇增、高壓電流劇減等多重保護，保證了人員及設備的安全。
產品主要特征
1、僅使用單相220V交流電源即可完成測試。
2、內部自動控制輸出電壓和輸出電流，無須任何外部輔助設備。
3、在試驗過程中一旦檢測到異常，儀器可以保證在一個輸出周期時間內斷開輸出。
4、可儲存測量結果，內置不掉電存儲器，長期保存測量數據。
5、大屏幕液晶顯示，全部漢字菜單操作提示，直觀方便。
產品主要參數
1、額定容量：5kVA、10kVA、15kVA、30kVA（根據客戶要求選擇）
2、工作電源：AC 220V±10%、50Hz
3、輸出電壓：單相輸入0～200V連續可調
4、輸出頻率：30～300Hz 0.1Hz連續可調
5、輸出波形：正弦波、波形失真≤3%
6、使用條件：-15℃～40℃、RH＜80%
信息整理：多倍頻感應耐壓測試儀生產廠家揚州拓普電氣科技有限公司
