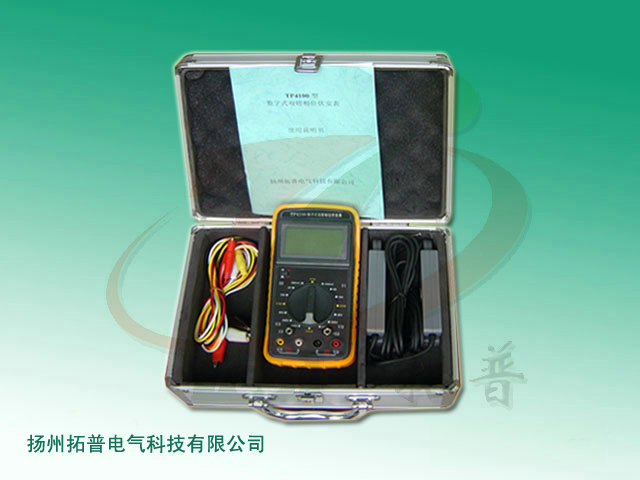

數字式雙鉗相位伏安表（TP5100）操作規范以及注意事項
數字式雙鉗相位伏安表（TP5100）操作規范以及注意事項！
數字式雙鉗相位伏安表操作規范
先按下ON-OFF 按鈕，旋轉功能量程開關正確選擇測試參數及量限。
1 、測量交流電壓
將旋轉開關撥至參數 U1 對應的 500V 量限，將被測電壓從 U1 插孔輸入即可進行測量。若測量值小于200V，可直接旋轉開關至 U1 對應的 200V 量限測量，以提高測量準確性。
SMG2000B數字雙鉗相位伏安表兩通道具有完全相同的電壓測試特性，故亦可將開關撥至參數 U2 對應的量限，將被測電壓從U2 插孔輸入進行測量。
2、 測量交流電流
將旋轉開關撥至參數 I1 對應的5A量限，將標號為1# 的鉗形電流互感器付邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小于2A，可直接旋轉開關至 I1 對應的 2A 量限測量，提高測量準確性。
雙鉗數字相位伏安表測量電流時，亦可將旋轉開關撥至參數 I2 對應的量限，將標號為2 # 的測量鉗接入 I2 插孔，其鉗口卡在被測線路上進行測量。
3、 測量兩電壓之間的相位角
測 U2 滯后U1 的相位角時，將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量 U2 輸入電壓。
注意：測相時電壓輸入插孔旁邊有紅色指引線的為同名端插孔，鉗形電流互感器由紅色“ * ”符號一側為電流同名端。
4、 測量兩電流之間的相位角
測 I2 滯后 I1 的相位角時，將開關撥至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各量限，測量 I1 輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。
5、 測量電壓與電流之間的相位角
將電壓從U1輸入，用2# 測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。
也可將電壓從 U2 輸入，用1# 測量鉗將電流從 I1 輸入,開關旋轉至參數 I1U2 位置，測量電壓滯后電流的角度。同樣測量過程中可隨時旋轉開關，測量 I1 或 U2 之值。
6、 三相三線配電系統相序判別
旋轉開關置U1U2位置，將三相三線系統的A相接入U1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U2插孔。若此時測得相位角為3000左右，則被測系統為正相序，若測得相位角為600左右 ，則被測系統為負相序。
換一種測量方式，將A相接入U1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得相位值為1200，則為正相序，若測得的相位值為2400，則為負相序。
7 、三相四線配電系統相序判別
旋轉開關置U1U2位置，將A相接入U1插孔，B相接入U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示的為1200，則為正相序，若相位顯示為2400左右，則為負相序。
8 、感性/容性負載判別
數字雙鉗相位伏安表旋轉開關置U1I1位置，將負載電壓接入U1輸入端，負載電流經測量鉗接入I2插孔，若相位顯示在00～900范圍，則被測負載為感性。
數字式雙鉗相位伏安表注意事項
1、電流鉗的專用性。每臺儀表的兩把電流鉗專用于本臺儀表，不能換到另一臺儀表使用。電流鉗嚴防摔碰，鉗口平面必須保持光潔，完全閉合測試才可靠。
2、電流鉗的保養。電流鉗使用完畢后，應及時將鉗口平面的塵埃除盡，不能用粗糙物或腐蝕濟清潔鉗口平面，最好用軟布加潤滑濟（如：WD-40潤滑濟）輕輕擦拭。
3、測量前，應先予預熱3～5分鐘以保證測量精度。
4、本儀表供二次回路和低壓回路檢測，不能用于測量高壓線路中的電流，以預防觸電。
5、三相四線（三相負載平衡時的相位）表格如下：
6、三相三線（三相負載平衡時的相位）表格如下：
7、若電流鉗方向接反或電流線接反所顯示相位值會相差180°，即在以上標準值基礎上增加180°。
數字式雙鉗相位伏安表操作規范
先按下ON-OFF 按鈕，旋轉功能量程開關正確選擇測試參數及量限。
1 、測量交流電壓
將旋轉開關撥至參數 U1 對應的 500V 量限，將被測電壓從 U1 插孔輸入即可進行測量。若測量值小于200V，可直接旋轉開關至 U1 對應的 200V 量限測量，以提高測量準確性。
SMG2000B數字雙鉗相位伏安表兩通道具有完全相同的電壓測試特性，故亦可將開關撥至參數 U2 對應的量限，將被測電壓從U2 插孔輸入進行測量。
2、 測量交流電流
將旋轉開關撥至參數 I1 對應的5A量限，將標號為1# 的鉗形電流互感器付邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小于2A，可直接旋轉開關至 I1 對應的 2A 量限測量，提高測量準確性。
雙鉗數字相位伏安表測量電流時，亦可將旋轉開關撥至參數 I2 對應的量限，將標號為2 # 的測量鉗接入 I2 插孔，其鉗口卡在被測線路上進行測量。
3、 測量兩電壓之間的相位角
測 U2 滯后U1 的相位角時，將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量 U2 輸入電壓。
注意：測相時電壓輸入插孔旁邊有紅色指引線的為同名端插孔，鉗形電流互感器由紅色“ * ”符號一側為電流同名端。
4、 測量兩電流之間的相位角
測 I2 滯后 I1 的相位角時，將開關撥至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各量限，測量 I1 輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。
5、 測量電壓與電流之間的相位角
將電壓從U1輸入，用2# 測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。
也可將電壓從 U2 輸入，用1# 測量鉗將電流從 I1 輸入,開關旋轉至參數 I1U2 位置，測量電壓滯后電流的角度。同樣測量過程中可隨時旋轉開關，測量 I1 或 U2 之值。
6、 三相三線配電系統相序判別
旋轉開關置U1U2位置，將三相三線系統的A相接入U1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U2插孔。若此時測得相位角為3000左右，則被測系統為正相序，若測得相位角為600左右 ，則被測系統為負相序。
換一種測量方式，將A相接入U1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得相位值為1200，則為正相序，若測得的相位值為2400，則為負相序。
7 、三相四線配電系統相序判別
旋轉開關置U1U2位置，將A相接入U1插孔，B相接入U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示的為1200，則為正相序，若相位顯示為2400左右，則為負相序。
8 、感性/容性負載判別
數字雙鉗相位伏安表旋轉開關置U1I1位置，將負載電壓接入U1輸入端，負載電流經測量鉗接入I2插孔，若相位顯示在00～900范圍，則被測負載為感性。
數字式雙鉗相位伏安表注意事項
1、電流鉗的專用性。每臺儀表的兩把電流鉗專用于本臺儀表，不能換到另一臺儀表使用。電流鉗嚴防摔碰，鉗口平面必須保持光潔，完全閉合測試才可靠。
2、電流鉗的保養。電流鉗使用完畢后，應及時將鉗口平面的塵埃除盡，不能用粗糙物或腐蝕濟清潔鉗口平面，最好用軟布加潤滑濟（如：WD-40潤滑濟）輕輕擦拭。
3、測量前，應先予預熱3～5分鐘以保證測量精度。
4、本儀表供二次回路和低壓回路檢測，不能用于測量高壓線路中的電流，以預防觸電。
5、三相四線（三相負載平衡時的相位）表格如下：
6、三相三線（三相負載平衡時的相位）表格如下：
7、若電流鉗方向接反或電流線接反所顯示相位值會相差180°，即在以上標準值基礎上增加180°。
