淺說電網諧波污染產生的原因和帶來的危害以及治理措施
淺說電網諧波污染產生的原因與危害以及治理措施！
電網諧波污染即電力系統的諧波問題。早在20世紀初電網中的諧波問題就已經引起了人們的注意，隨著電力電子技術的飛速發展，各種電力電子裝置廣泛運用到各行各業，而諧波所造成的危害也日趨嚴重。
一、電網諧波污染產生的原因
到底是什么對電網產生了污染呢？電網諧波主要產生于以下幾個方面：
1、發電源質量不高產生電網諧波污染
發電機的三相繞組在制作時很難做到絕對對稱，鐵心也很難做到絕對均勻一致，加上其他一些原因，發電源會產生一些諧波，但它產生的諧波一般來說很少，不是主要原因。
2、輸配電系統產生電網諧波污染
輸配電系統中主要是電力變壓器產生諧波，由于變壓器鐵芯飽和，磁化曲線的非線性，加上變壓器設計上將其工作磁密選擇在磁化曲線的近飽和段上，使得磁化電流呈尖頂波形，因而含有奇次諧波。
3、用電設備產生電網諧波污染
晶閘管整流裝置采用移相控制，從電網吸收的是缺角的正弦波，而給電網留下的也是另一部分缺角的正弦波，顯然在留下部分含有大量的諧波。如果整流裝置為單相整流電路，在接感性負載時則含有奇次諧波電流，其中3次諧波的含量可達基波的30%；接容性負載時則含有奇次諧波電壓，其諧波含量隨電容值的增大而增大。統計表明：由整流裝置產生的諧波占所有諧波的近40%，這是zui大的諧波源。
4、變頻裝置、家用電器等產生電網諧波污染
由于變頻裝置采用了相位控制，諧波成分很復雜，隨著變頻調速的運用越來越廣泛，對電網造成的諧波也越來越多。家用電器中一些具有調壓整流裝置也會產生較深的奇次諧波，有繞組的設備中，因不平衡電流的變化也會改變波形，雖然家用電器功率較小，但數量龐大，也是諧波的主要來源之一。
二、電網諧波污染帶來的危害
電網是用來給設備提供穩定的運行電壓，而電網諧波造成的電網污染使正弦電壓、電流波形畸變，會給電力系統的發供電設備出現許多異?，F(xiàn)象和故障。電力系統中諧波的危害是多方面的：
1、對供配電線路的危害
供配電系統的電力線路與電力變壓器一般采用電磁式繼電器、感應式繼電器或晶體管繼電器予以檢測保護，使得在故障情況下保障線路與設備的安全。但在電網諧波的影響下，繼電器容易產生誤動或拒動，不能全面有效的起到保護作用。同時電力系統中的諧波使得電網電壓和電流波形發生畸變，影響電網的質量。
2、對電力設備的危害
當電網存在諧波時，會使電力電容器使用壽命縮短，諧波嚴重時還會使電容器鼓肚、擊穿等，而且電力電容器投入到電壓已經畸變的電網中時還可能使電網的諧波加劇。電網中的諧波使變壓器各種損耗加大，影響到變壓器的實際使用容量，在選擇變壓器的同時不得不考慮留出電網中的諧波含量，此外諧波使得變壓器噪聲增大。電力電纜也會因?yàn)橹C波次數高頻率上升而產生嚴重的趨膚效應，電纜實際載流量變小。
電動機受到諧波影響后增加了附加損耗，效率降低，嚴重時電動機會過熱。負序諧波產生的負序旋轉磁場會減少電動機出力，另外電動機的諧波電流，當頻率接近某零件的固有頻率是還會發生共振，發出噪聲。
電網的諧波還會對弱電系統設備產生干擾，影響電力測量的準確性，并且對人體還有一定程度影響。
三、電網諧波污染控制與治理措施
我國于1993年頒布了限制電力系統諧波的標準《GB/T 14549-1993 電能質量 公用電網諧波》，規定了公用電網諧波電壓限值和用戶向公用電網注入諧波電流的允許值，電力系統方面也做了大量的防止高次諧波入侵電網的各項措施。
在實際工作中的電網諧波治理從對諧波治理技術研究和監督監測手段方面來進行。如在設備輸入端加入濾波器，在用電設備配電回路中使用無功補償裝置、綜合電能質量補償裝置等。

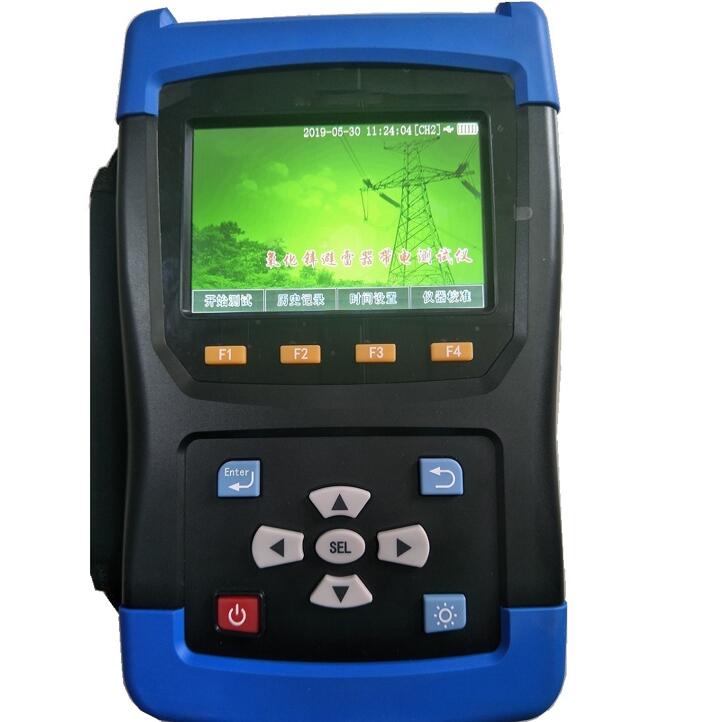

在諧波監督監測方面采用變頻功率分析儀器，能夠完成快速計算，采樣頻率足夠高，采樣點數多，準確度高，完成對測量端的諧波分析。
