氧化物避雷器直流1mA下的電壓U1mA及75%U1mA下的漏電流試驗方法
金屬氧化物避雷器測量直流1mA下的電壓U1mA及75%U1mA下的漏電流試驗接線和技術要求
對無串聯間隙的金屬氧化物避雷器則要求測量直流1mA下的電壓U1mA及75%U1mA下的漏電流。電導電流和直流1mA下的電壓U1mA及0.75U1mA下漏電流的試驗接線與一般直流泄漏試驗接線相同。試驗設備可采用拓普電氣研發生產的TPYBC-B型氧化鋅避雷器直流特性測試儀。也可采用自行搭建的直流高電壓試驗器，此時直流高電壓試驗器的整流回路中應加濾波電容器C，其電容量為0.01μF～0.1μF。
1、直流1mA下的電壓U1mA為無間隙金屬氧化物避雷器通過1mA直流電流時，被試品兩端的電壓值。0.75U1mA電壓下的漏電流，為試品兩端施加75%的U1mA電壓，測量流過避雷器的直流漏電流。U1mA和0.75U1mA下漏電流是判斷無間隙金屬氧化物避雷器質量狀況的兩個重要參數，運行一定時期后，U1mA和0.75U1mA下漏電流的變化能直接反映避雷器的老化、變質程度。特別是對采用大面積金屬氧化物電阻片組裝的避雷器和多柱金屬氧化物電阻片并聯的避雷器，用此方法很容易判斷它們的質量缺陷。
2、U1mA值應符合GB1 1032中的規定，并且與初始值或與制造廠給定值相比較，對于35kV及以下中性點非直接接地的避雷器或采用面積為20cm2及以下規格金屬氧化物電阻片組裝的避雷器，變化率應不大于±5%；對于35kV～220kV中性點直接接地的避雷器或采用面積為25cm2～45cm2規格金屬氧化物電阻片組裝的避雷器，變化率應不大于±10%；對于220kV以上中性點直接接地的避雷器和多柱金屬氧化物電阻片并聯的避雷器或采用面積為50cm2及以上規格金屬氧化物電阻片組裝的避雷器，變化率應不大于±20%。
3、0.75U1mA下的漏電流值與初始值或與制造廠給定值相比較，變化量增加應不大于2倍，且漏電流值應不大于50μA。對于多柱并聯和額定電壓216kV以上的避雷器，漏電流值應不大于制造廠標準的規定值。
測量0.75U1mA下漏電流時的U1mA電壓值應選用U1mA初始值或制造廠給定的U1mA值。
4、避雷器的U1mA值和0.75U1mA下的漏電流值兩項指標中有一項超過上述要求時，應查明原因，若確系老化造成的，宜退出運行。但當這兩項指標同時超過上述要求時，應立刻退出運行。
5、測量U1mA值和0.75U1mA下的漏電流值時，宜使用專用的成套裝置。使用專用的成套裝置測量時，宜在被試品下端與接地網之間（此時被試品的下端應與接地網絕緣）串聯一只帶屏蔽引線的電流表，電流表精度應高于成套裝置上的儀表，當兩只電流表的指示數值不同時，應以外部串聯的電流表讀數為準。測量系統應經過校驗，測量誤差不應大于2%。測量0.75U1mA下漏電流的微安表，其準確度宜不大于1.5級。
測量U1mA值和0.75U1mA下的漏電流值所用設備的直流電壓紋波因數必須滿足標準規定。由于目前使用的直流電壓發生器都是通過整流后將交流電壓變成直流電壓，因此使用時，應采取一定措施，避免附近的交流電源及直流離子流產生的干擾，影響對所測避雷器質量情況的判斷?，F(xiàn)場實踐表明，在局部停電條件下測試避雷器時，除了所用儀器應有較強的抗干擾性能和應使用比較粗的連接導線外，還應將被試避雷器的高壓端用屏蔽環罩住或采取屏蔽措施。必要時，在靠近被試避雷器接地的部位也應加屏蔽環或采取屏蔽措施，將避雷器的外套雜散電流屏蔽掉。天氣潮濕時，可用加屏蔽環的方法防止避雷器絕緣外套表面受潮影響測量結果。
6、不拆引線測量500kV避雷器直流1mA電壓U1mA及0.75U1mA下漏電流的原理與接線方式。500kV避雷器一般為三節避雷器元件串聯疊裝，每節避雷器元件的直流1mA參考電壓U1mA為210kV左右。為降低拆裝500kV避雷器高壓端引線對避雷器端部的應力損傷，宜采用不拆引線測量500kV避雷器直流1mA電壓U1mA及0.75U1mA下漏電流的方法。其原理和接線方式如下：
當不拆高壓引線時，避雷器與變壓器或CVT(電容式電壓互感器)相連，若在避雷器端部施加電壓，則此電壓將會傳遞到變壓器中性點上，而變壓器中性點可能耐受不住這樣高的電壓，因此，不能采用常規接線測量上節避雷器元件。由于避雷器的閥片是非線性電阻，正、反向加壓通過的電流一致，因此，可通過反向加壓進行測量，即將避雷器shou端通過毫安表接地，在上節避雷器末端施加直流電壓。這樣，避雷器端部為低電位，CVT及變壓器均不受影響。毫安表測量的僅為上節避雷器元件的電流值，因而測試結果準確、可靠。
對不同溫度下測量的普通閥型或磁吹閥型避雷器電導電流進行比較時，需要將它們換算到同一溫度。經驗指出，溫度每升高10℃，電流增大3%～5%，可參照換算。

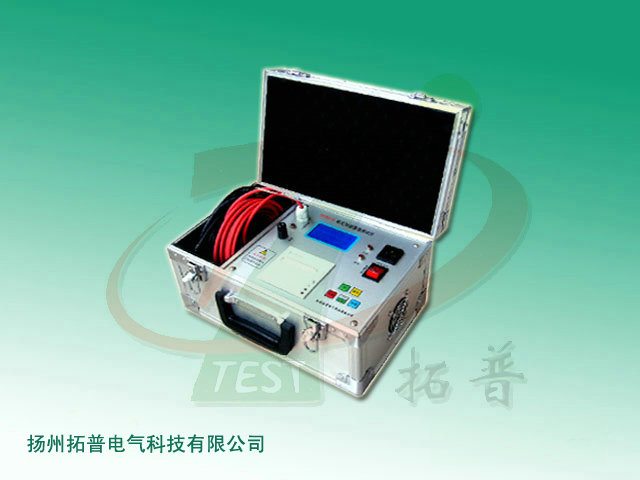

氧化鋅避雷器直流特性測試儀TPYBC-B型簡要說明
儀器專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，根據《電力設備預防性試驗規程》DL/T596-1996中14.2的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。
拓普電氣根據現場試驗需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。操作設置人性化，通過遙控器實現遠程遙控測量，并根據測量規程要求增加了自動測量環境溫度功能，帶有大容量存儲器，可存儲50組測試數據，掉電不丟失。配備高速熱敏打印機大大提高了測試結果打印速度。該氧化鋅避雷器直流特性測試儀是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。
氧化鋅避雷器直流特性測試儀功能特點
1、溫度測量：自動感應環境溫度并記入測試結果。
2、遙控測試：通過遙控器實現遠程遙控測試，讓測試更加安全、方便、快捷。
3、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
4、使用方便：中文菜單操作，測量數據顯示直觀，內置前換紙打印機換紙方便，打印速度快。
5、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
6、可存儲50組測試數據，掉電不丟失，并能隨時查看打印。
7、攜帶方便：高度、體積、重量僅為同類產品的30%～70%，攜帶方便。
8、功能齊全：測量、顯示、時鐘、溫度、結果打印一步到位。
氧化鋅避雷器直流特性測試儀技術指標
1、測量范圍：電壓：0～30kV 紋波系數：≤1.5% 電流：0～1000μA
2、分 辨 率：電流：0.5μA 電壓：0.1kV
3、內置電源充電時間：2～3小時
4、內置電源使用時間：≥4小時
5、遙控有效距離：100m
6、環境溫度：-10℃～50℃
7、相對濕度：25℃時≤85%
8、海拔高度：＜1000m
9、充電電壓：AC100V～240V
10、電源頻率：50Hz±1Hz
信息整理：氧化鋅避雷器直流參數測試儀生產廠家揚州拓普電氣科技有限公司
對無串聯間隙的金屬氧化物避雷器則要求測量直流1mA下的電壓U1mA及75%U1mA下的漏電流。電導電流和直流1mA下的電壓U1mA及0.75U1mA下漏電流的試驗接線與一般直流泄漏試驗接線相同。試驗設備可采用拓普電氣研發生產的TPYBC-B型氧化鋅避雷器直流特性測試儀。也可采用自行搭建的直流高電壓試驗器，此時直流高電壓試驗器的整流回路中應加濾波電容器C，其電容量為0.01μF～0.1μF。
1、直流1mA下的電壓U1mA為無間隙金屬氧化物避雷器通過1mA直流電流時，被試品兩端的電壓值。0.75U1mA電壓下的漏電流，為試品兩端施加75%的U1mA電壓，測量流過避雷器的直流漏電流。U1mA和0.75U1mA下漏電流是判斷無間隙金屬氧化物避雷器質量狀況的兩個重要參數，運行一定時期后，U1mA和0.75U1mA下漏電流的變化能直接反映避雷器的老化、變質程度。特別是對采用大面積金屬氧化物電阻片組裝的避雷器和多柱金屬氧化物電阻片并聯的避雷器，用此方法很容易判斷它們的質量缺陷。
2、U1mA值應符合GB1 1032中的規定，并且與初始值或與制造廠給定值相比較，對于35kV及以下中性點非直接接地的避雷器或采用面積為20cm2及以下規格金屬氧化物電阻片組裝的避雷器，變化率應不大于±5%；對于35kV～220kV中性點直接接地的避雷器或采用面積為25cm2～45cm2規格金屬氧化物電阻片組裝的避雷器，變化率應不大于±10%；對于220kV以上中性點直接接地的避雷器和多柱金屬氧化物電阻片并聯的避雷器或采用面積為50cm2及以上規格金屬氧化物電阻片組裝的避雷器，變化率應不大于±20%。
3、0.75U1mA下的漏電流值與初始值或與制造廠給定值相比較，變化量增加應不大于2倍，且漏電流值應不大于50μA。對于多柱并聯和額定電壓216kV以上的避雷器，漏電流值應不大于制造廠標準的規定值。
測量0.75U1mA下漏電流時的U1mA電壓值應選用U1mA初始值或制造廠給定的U1mA值。
4、避雷器的U1mA值和0.75U1mA下的漏電流值兩項指標中有一項超過上述要求時，應查明原因，若確系老化造成的，宜退出運行。但當這兩項指標同時超過上述要求時，應立刻退出運行。
5、測量U1mA值和0.75U1mA下的漏電流值時，宜使用專用的成套裝置。使用專用的成套裝置測量時，宜在被試品下端與接地網之間（此時被試品的下端應與接地網絕緣）串聯一只帶屏蔽引線的電流表，電流表精度應高于成套裝置上的儀表，當兩只電流表的指示數值不同時，應以外部串聯的電流表讀數為準。測量系統應經過校驗，測量誤差不應大于2%。測量0.75U1mA下漏電流的微安表，其準確度宜不大于1.5級。
測量U1mA值和0.75U1mA下的漏電流值所用設備的直流電壓紋波因數必須滿足標準規定。由于目前使用的直流電壓發生器都是通過整流后將交流電壓變成直流電壓，因此使用時，應采取一定措施，避免附近的交流電源及直流離子流產生的干擾，影響對所測避雷器質量情況的判斷?，F(xiàn)場實踐表明，在局部停電條件下測試避雷器時，除了所用儀器應有較強的抗干擾性能和應使用比較粗的連接導線外，還應將被試避雷器的高壓端用屏蔽環罩住或采取屏蔽措施。必要時，在靠近被試避雷器接地的部位也應加屏蔽環或采取屏蔽措施，將避雷器的外套雜散電流屏蔽掉。天氣潮濕時，可用加屏蔽環的方法防止避雷器絕緣外套表面受潮影響測量結果。
6、不拆引線測量500kV避雷器直流1mA電壓U1mA及0.75U1mA下漏電流的原理與接線方式。500kV避雷器一般為三節避雷器元件串聯疊裝，每節避雷器元件的直流1mA參考電壓U1mA為210kV左右。為降低拆裝500kV避雷器高壓端引線對避雷器端部的應力損傷，宜采用不拆引線測量500kV避雷器直流1mA電壓U1mA及0.75U1mA下漏電流的方法。其原理和接線方式如下：
當不拆高壓引線時，避雷器與變壓器或CVT(電容式電壓互感器)相連，若在避雷器端部施加電壓，則此電壓將會傳遞到變壓器中性點上，而變壓器中性點可能耐受不住這樣高的電壓，因此，不能采用常規接線測量上節避雷器元件。由于避雷器的閥片是非線性電阻，正、反向加壓通過的電流一致，因此，可通過反向加壓進行測量，即將避雷器shou端通過毫安表接地，在上節避雷器末端施加直流電壓。這樣，避雷器端部為低電位，CVT及變壓器均不受影響。毫安表測量的僅為上節避雷器元件的電流值，因而測試結果準確、可靠。
對不同溫度下測量的普通閥型或磁吹閥型避雷器電導電流進行比較時，需要將它們換算到同一溫度。經驗指出，溫度每升高10℃，電流增大3%～5%，可參照換算。
氧化鋅避雷器直流特性測試儀TPYBC-B型簡要說明
儀器專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，根據《電力設備預防性試驗規程》DL/T596-1996中14.2的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。
拓普電氣根據現場試驗需求對儀器進行了改進，將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。操作設置人性化，通過遙控器實現遠程遙控測量，并根據測量規程要求增加了自動測量環境溫度功能，帶有大容量存儲器，可存儲50組測試數據，掉電不丟失。配備高速熱敏打印機大大提高了測試結果打印速度。該氧化鋅避雷器直流特性測試儀是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。
氧化鋅避雷器直流特性測試儀功能特點
1、溫度測量：自動感應環境溫度并記入測試結果。
2、遙控測試：通過遙控器實現遠程遙控測試，讓測試更加安全、方便、快捷。
3、內部電源：可使用AC220V交流電，也可由內置充電電池供電使用。
4、使用方便：中文菜單操作，測量數據顯示直觀，內置前換紙打印機換紙方便，打印速度快。
5、測量準確：全數字化處理，內建精密數學模型，測量精度高，測試結果重復性好。
6、可存儲50組測試數據，掉電不丟失，并能隨時查看打印。
7、攜帶方便：高度、體積、重量僅為同類產品的30%～70%，攜帶方便。
8、功能齊全：測量、顯示、時鐘、溫度、結果打印一步到位。
氧化鋅避雷器直流特性測試儀技術指標
1、測量范圍：電壓：0～30kV 紋波系數：≤1.5% 電流：0～1000μA
2、分 辨 率：電流：0.5μA 電壓：0.1kV
3、內置電源充電時間：2～3小時
4、內置電源使用時間：≥4小時
5、遙控有效距離：100m
6、環境溫度：-10℃～50℃
7、相對濕度：25℃時≤85%
8、海拔高度：＜1000m
9、充電電壓：AC100V～240V
10、電源頻率：50Hz±1Hz
信息整理：氧化鋅避雷器直流參數測試儀生產廠家揚州拓普電氣科技有限公司
