異頻線路參數測試儀TUOPU3318Y簡要技術說明
異頻線路參數測試儀是發電站、變電站等現場或?qū)嶒?yàn)室測試各種高壓輸電線路參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

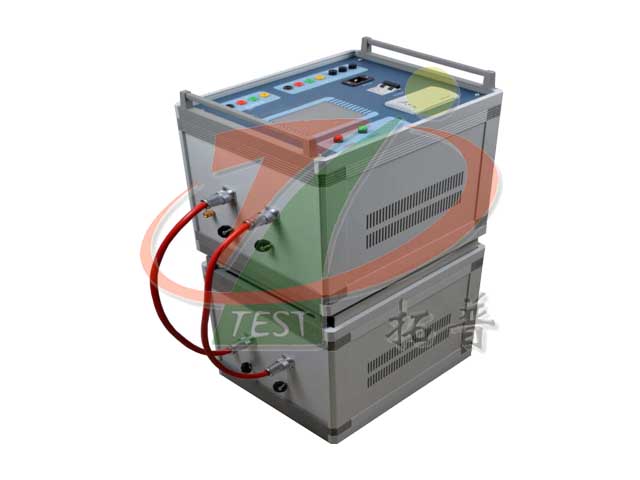

隨著市場的不斷發展，為了更方便用戶運輸、現場使用和售后，拓奧普電力特將線路參數測試儀主控制部分與電源部分分離開來，新的分體機機型更小巧、性能更穩定。
儀器功能特點
1）一體化結構，體積小、重量輕。儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積較小、重量較輕的；為試驗提供了一種較簡單便捷的試驗手段。
2）接入電源簡單方便：儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。
3）超強的抗感應電壓能力：儀器內部采用特有的抗感應電壓電路，保證儀器能夠承受更高的感應電壓（抗感應電流能達到80A），能夠在3萬伏的高感應電壓下正常工作。
4）直接測量感應電壓 和感應電流：儀器內部采用特有的抗感應電壓電路，保證儀器能夠承受更高的感應電壓，正因如此，儀器也就能直接測量感應電壓和感應電流，并且能判斷儀器能否測量該線路。
5）變頻技術、精準測量：抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz和55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
6）高速處理器：精準快速，儀器內部采用專業的快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了一起本身的運算處理能力。
7）操作簡單：外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。
8）海量數據存儲：儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
9）科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上查看和管理數據并可做成工作報告。
10）全觸摸超大液晶顯示：操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
主要技術參數
1）使用條件：-20℃ ~ 50℃ RH＜80%
2）抗干擾原理：變頻法
3）電源：AC 220V±10% 頻率無限制
4）電源輸出：zui大輸出電壓AC300V
電壓精度0.5%
電流精度0.5%
zui大輸出電流8A
輸出頻率45Hz、55Hz
5）測量范圍：電容 0.01~30µF
阻抗 0.1~400Ω
阻抗角-180°~ +180°
6）測量分辨率：電容0.0001µF
阻抗0.0001Ω
阻抗角0.0001°
7）測量準確度：電容：≥1µF時 ±1%讀數±0.01µF；＜1µF時 ±2%讀數±0.01µF
電阻：≥1Ω時 ±1%讀數±0.01Ω；＜1Ω時 ±2%讀數±0.01Ω
阻抗角：±0.2°（電壓＞1.0V）；±0.3° (電壓:0.2V~1.0V)；
8）抗干擾電流：60A（高配款） 30A(常規款）
抗干擾電壓：30KV（高配款）10KV(常規款）
9）外型尺寸（一體機）：530（L）×410（W）×510（H）
外型尺寸（分體機單臺）：410（L）×330（W）×390（H）
10）存儲器大?。?00 組
11）重量（一體機）：65 Kg
信息整理：異頻線路參數測試儀廠家揚州拓普電氣科技有限公司
