變頻諧振試驗裝置做高壓輸變電設備耐壓試驗時不升壓的原因探討
變頻諧振試驗裝置做高壓輸變電設備耐壓試驗時不升壓的原因探討！
變頻諧振試驗裝置的作用

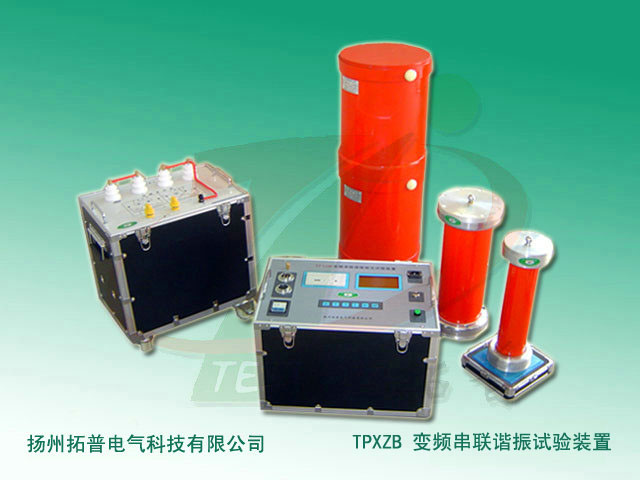

為了便于維護電網，提高用電的安全性，高壓輸變電設備都要求進行交流耐壓測試。然而變頻串聯諧振試驗裝置是實現高電壓大容量的一種測量裝置，可以針對電力電纜、母線、開關、GIS、變壓器等進行工頻耐壓試驗，成套設備由電抗器、激勵變壓器、電容電容器和變頻電源等組成，因電壓、波形和頻率與被試對象絕緣內部的電場狀態均與實際運行情況一致，且試驗電壓高于實際運行電壓，因此，變頻諧振試驗裝置是鑒定電氣設備絕緣強度zui嚴格的、zui直接、zui有效的方法之一。
變頻諧振試驗裝置不升壓的原因
變頻諧振試驗裝置在做耐壓時不升壓主要有兩種情況，比如就是是否已經找到諧振點后再升壓升壓不上去，還是在尋找諧振點過程中升壓不上去。通過分析這兩種情況來判斷是變頻諧振試驗裝置本身有問題，還是被試品絕緣損壞。比方說di一種就是電纜絕緣層受損，（這種可能性很小，如果已壞掉了的話就找不到諧振點），第二種情況就是您所用到的電抗器有所損壞了，這種硬件損壞肯定電壓是升不上去。
變頻諧振試驗裝置不升壓的解決方法
通常導致串聯諧振不升壓絕大多數情況都是在找諧振點的過程中出現問題。找不到諧振點的主要原因是被試品電容量與電抗量不匹配，導致諧振條件超出諧振頻率引起的諧振點找不到。這種情況我們的解決方法有：1）在變頻諧振試驗裝置的回路中并聯補償電容，2）調整電抗器的串聯或并聯方式，增大或減小電感量，目的是通過改變LC匹配關系而發生諧振。
導致變頻諧振試驗裝置不升壓的情況還有就是變頻電源的過壓保護和閃絡保護參數設置過小，造成在找諧振點的過程中試驗裝置就被保護了，從而無法升壓。也有個別地線漏接導致升壓升到一半無法繼續的情況，這時應停止升壓，認真檢查接線后方可繼續試驗。
信息整理：變頻諧振試驗裝置專業生產廠家揚州拓普電氣科技有限公司
變頻諧振試驗裝置的作用
為了便于維護電網，提高用電的安全性，高壓輸變電設備都要求進行交流耐壓測試。然而變頻串聯諧振試驗裝置是實現高電壓大容量的一種測量裝置，可以針對電力電纜、母線、開關、GIS、變壓器等進行工頻耐壓試驗，成套設備由電抗器、激勵變壓器、電容電容器和變頻電源等組成，因電壓、波形和頻率與被試對象絕緣內部的電場狀態均與實際運行情況一致，且試驗電壓高于實際運行電壓，因此，變頻諧振試驗裝置是鑒定電氣設備絕緣強度zui嚴格的、zui直接、zui有效的方法之一。
變頻諧振試驗裝置不升壓的原因
變頻諧振試驗裝置在做耐壓時不升壓主要有兩種情況，比如就是是否已經找到諧振點后再升壓升壓不上去，還是在尋找諧振點過程中升壓不上去。通過分析這兩種情況來判斷是變頻諧振試驗裝置本身有問題，還是被試品絕緣損壞。比方說di一種就是電纜絕緣層受損，（這種可能性很小，如果已壞掉了的話就找不到諧振點），第二種情況就是您所用到的電抗器有所損壞了，這種硬件損壞肯定電壓是升不上去。
變頻諧振試驗裝置不升壓的解決方法
通常導致串聯諧振不升壓絕大多數情況都是在找諧振點的過程中出現問題。找不到諧振點的主要原因是被試品電容量與電抗量不匹配，導致諧振條件超出諧振頻率引起的諧振點找不到。這種情況我們的解決方法有：1）在變頻諧振試驗裝置的回路中并聯補償電容，2）調整電抗器的串聯或并聯方式，增大或減小電感量，目的是通過改變LC匹配關系而發生諧振。
導致變頻諧振試驗裝置不升壓的情況還有就是變頻電源的過壓保護和閃絡保護參數設置過小，造成在找諧振點的過程中試驗裝置就被保護了，從而無法升壓。也有個別地線漏接導致升壓升到一半無法繼續的情況，這時應停止升壓，認真檢查接線后方可繼續試驗。
信息整理：變頻諧振試驗裝置專業生產廠家揚州拓普電氣科技有限公司
