耐電壓測試儀與交流耐壓機的區別
耐電壓測試儀與交流耐壓機的區別
耐電壓測試儀又稱電氣絕緣強度試驗儀或稱介質強度測試儀，也有稱介質擊穿裝置、絕緣強度測試儀、高壓實驗儀、高壓擊穿裝置、耐壓試驗儀等。將一設定的交流高壓或直流高壓施加在電器帶電部分和非帶電部分(一般為外殼)之間以檢查電器的絕緣材料所能承受耐壓能力的試驗。電器在長期工作中，不僅要承受額定工作電壓的作用，還要承受操作過程中引起短時間的高于額定工作電壓的過電壓作用(過電壓值可能會高于額定工作電壓值的好幾倍)。在這些電壓的作用下，電氣絕緣材料的內部結構將發生變化。當過電壓強度達到某一定值時，就會使材料的絕緣擊穿，電器將不能正常運行，操作者就可能觸電，危及人身安全。
電氣安全主要測試指標包括交、直流耐壓、絕緣電阻、泄漏電流、接地電阻等。交、直流耐壓試驗用于檢驗產品在實際工作狀態下的電氣安全性能，是檢驗設備電氣安全性能的重要指標之一。目前市場上所見的交流耐壓機使用較多的是臺式結構的單項測試指標測試儀器，不能滿足用戶需要多指標綜合測試的需求;而且目前市場上的耐壓測試儀多采用的是傳統的測試方法，測試精度不高，采用的技術和主要性能指標與國外較好水平有一定的差距，不能完全滿足目前發展的電氣安全性能測試工作的需要。因此研究符合zui新國際標準的采用先進技術和具有更好性能指標的耐壓測試系統具有重要意義。
耐電壓測試的基本原理是把一個高于正常工作的電壓加在被測設備的絕緣體上，并持續一段規定的時間，如果其間的絕緣性足夠好，加在上面的電壓就只會產生很小的漏電流。如果一個被測設備絕緣體在規定的時間內，其漏電電流保持在規定的范圍內，就可以確定這個被測設備可以在正常的運行條件下安全運行。
交流耐壓機主要用于聚乙烯絕緣的電力電纜的耐壓測試，也可用于大型電力變壓器的絕緣耐壓測試。超低頻發生器采用超低頻高壓測試電力電纜的耐壓是一種新的方法。

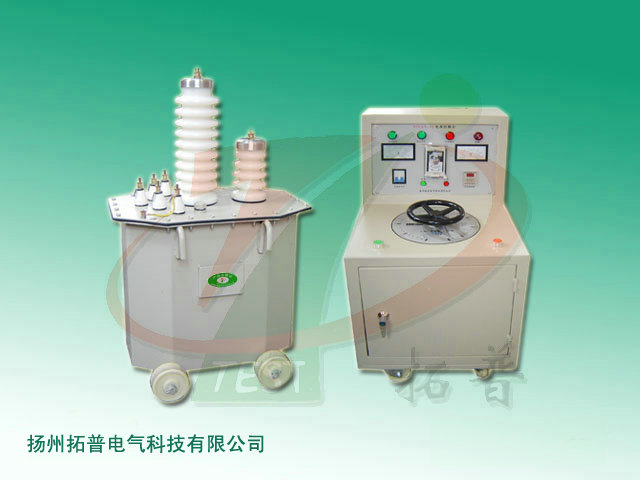

附：交流耐壓機結構組成
升壓部分
調壓變壓器、升壓變壓器及升壓部分電源接通及切斷開關組成。
接通AC220V電壓，切斷開關電壓加到調壓變壓器上，調壓變壓器輸出連接升壓變壓器。用戶只需調節調壓器就可以控制升壓變壓器的輸出電壓。
控制部分
電流取樣，時間電路、報警電路組成?？刂撇糠之斒盏絾有盘?，儀器立即在接通升壓部分電源。當收到被測回路電流超過設定值及發出聲光報警立即切斷升壓回路電源。當收到復位或者時間到信號后切斷升壓回路電源。
顯示電路
顯示器顯示升壓變壓器輸出電壓值。顯示由電流取樣部分的電流值，及時間電路的時間值一般為倒計時。
信息整理：交流耐壓機生產廠家揚州拓普電氣科技有限公司
