CT（電流互感器）和PT（電壓互感器）原理上的區別
CT（電流互感器）的原理

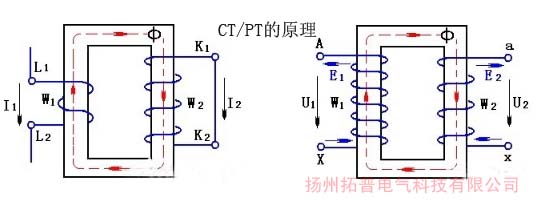

電流互感器在原理上也與變壓器相似，如圖所示。與電壓互感器的主要差別是：正常工作狀態下，一、二次繞組上的壓降很?。ㄗ⒁獠皇侵笇?duì)地電壓），相當于一個短路狀態的變壓器，所以鐵芯中的磁通Ф也很小，這時一、二次繞組的磁勢F（F=IW）大小相等，方向相反。即電流互感器一、二次之間的電流比與一、二次繞組的匝數成反比。
PT（電壓互感器）的原理
電壓互感器的原理與變壓器相似，如圖所示。一次繞組（高壓繞組）和二次繞組（低壓繞組）繞在同一個鐵芯上，鐵芯中的磁通為Ф，是用來變換線路上的電壓的設備。主要是用來給測量?jī)x表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，大的也不超過一千伏安。
電流互感器在原理上也與變壓器相似，如圖所示。與電壓互感器的主要差別是：正常工作狀態下，一、二次繞組上的壓降很?。ㄗ⒁獠皇侵笇?duì)地電壓），相當于一個短路狀態的變壓器，所以鐵芯中的磁通Ф也很小，這時一、二次繞組的磁勢F（F=IW）大小相等，方向相反。即電流互感器一、二次之間的電流比與一、二次繞組的匝數成反比。
PT（電壓互感器）的原理
電壓互感器的原理與變壓器相似，如圖所示。一次繞組（高壓繞組）和二次繞組（低壓繞組）繞在同一個鐵芯上，鐵芯中的磁通為Ф，是用來變換線路上的電壓的設備。主要是用來給測量?jī)x表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，大的也不超過一千伏安。
