電壓互感器（PT）短路承受能力的檢測方法
電壓互感器（PT）短路承受能力的測量方法由專業生產互感器綜合測試儀廠家揚州拓普電氣科技有限公司供稿！
1、PT（電壓互感器）短路承受能力可按GB 1207-1997的4.7和4.10.2規定進行測量。

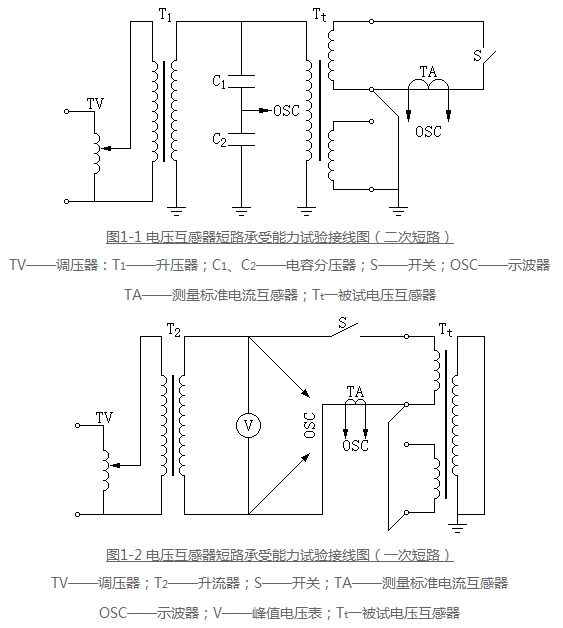

2、試驗接線圖按圖1-1或圖1-2任選其一，圖1-1為二次短路，圖1-2為一次短路。
3、如有必要，可在試品一次繞組末端N與地之間接一低阻值標準電阻，其容章應能承受一次短路電流，由標準電阻抽取信號來測量試品一次短路電流值。
4、此項試驗前，應先迸行試品的阻抗測量，以此佔算出短路電流值，以便選擇合適的測量用電流互感器的量程。
5、因為有阻抗壓降，所以施加電壓應離于額定電壓值，此電壓應通過計算或先施加1/3～1/2試驗電壓，時間小于0.5s,以此推算出壓降。以便使短路后施加的電壓等于或略高于額定電壓值。
6、對于多個繞組的試品，應在短路阻抗比較小的繞組上進行試驗。
信息整理：揚州拓普電氣科技有限公司 信息來源：m.ef2822.com
