電流互感器勵磁特性試驗接線及步驟
試驗?zāi)康?br />
電流互感器勵磁特性（CT 伏安特性）是指電流互感器一次側開路，二次側勵磁電流與所加電壓的關系曲線，實際上就是鐵芯的磁化曲線，因此也叫勵磁特性。試驗的主要目的是檢查互感器的鐵芯質量，通過鑒別磁化曲線的飽和程度，計算 10%誤差曲線，并用以判斷互感器的二次繞組有無匝間短路。
試驗接線
電流互感器勵磁特性在試驗前，一次繞組應開路，鐵芯及外殼接地，從保護繞組施加試驗電壓，非試驗繞組應在開路狀態?？深A(yù)先選取幾個電流點，逐點讀取相應電壓值。通入的電流或電壓以不超過制造廠技術條件的規定為準。當電壓稍微增加一點而電流增大很多時，說明鐵芯已接近飽和，應極其緩慢地升壓或停止試驗。試驗后，根據試驗數據繪出伏安特性曲線。
試驗步驟
對電流互感器進行放電，拆除電流互感器二次引線，一次繞組處于開路狀態，鐵芯及外殼接地，按進行接線，選擇合適的電壓表、電流表?yè)跷?，檢查接線無誤后提醒監護人注意監護。合上電源開關，調節調壓器緩慢升壓，當電流升至互感器二次額定電流的50%時，將調壓器均勻地降為零。參考出廠試驗數據或選取幾個電流點，將調壓器緩慢升壓，以電流的倍數為準，讀取相應的各點電壓值，觀察電壓電流的變化趨勢，當電流按規律增長而電壓變化不大時，可以認為鐵芯飽和，在拐點附近讀取并記錄至少5～6組數據。讀取數值后，緩慢降下電壓，切不可突然拉閘造成鐵芯剩磁過大，影響互感器保護性能。電壓降為零位后再切斷電源。
注意事項
1、電流互感器的伏安特性試驗，只對繼電保護有要求的二次繞組進行。

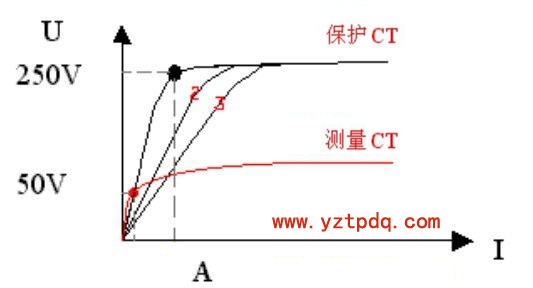

2、測得的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低。若有顯著降低，應檢查二次繞組是否存在匝間短路。當有匝間短路時，其曲線開始部分電流較正常的略低，如圖中曲線 2、3 所示（指保護 CT 有匝間短路,曲線 2 為短路 1 匝，曲線 3 為短路 2 匝），因此，在進行測試時，在開始部分應多測幾點。
3、電流表宜采用內接法。
4、為使測量準確，可先對電流互感器進行退磁，即先升至額定電流值，再降到 0，然后逐點升壓典型的 U-I 特性曲線。
信息整理：揚州拓普電氣科技有限公司 信息來源：m.ef2822.com
試驗接線
電流互感器勵磁特性在試驗前，一次繞組應開路，鐵芯及外殼接地，從保護繞組施加試驗電壓，非試驗繞組應在開路狀態?？深A(yù)先選取幾個電流點，逐點讀取相應電壓值。通入的電流或電壓以不超過制造廠技術條件的規定為準。當電壓稍微增加一點而電流增大很多時，說明鐵芯已接近飽和，應極其緩慢地升壓或停止試驗。試驗后，根據試驗數據繪出伏安特性曲線。
試驗步驟
對電流互感器進行放電，拆除電流互感器二次引線，一次繞組處于開路狀態，鐵芯及外殼接地，按進行接線，選擇合適的電壓表、電流表?yè)跷?，檢查接線無誤后提醒監護人注意監護。合上電源開關，調節調壓器緩慢升壓，當電流升至互感器二次額定電流的50%時，將調壓器均勻地降為零。參考出廠試驗數據或選取幾個電流點，將調壓器緩慢升壓，以電流的倍數為準，讀取相應的各點電壓值，觀察電壓電流的變化趨勢，當電流按規律增長而電壓變化不大時，可以認為鐵芯飽和，在拐點附近讀取并記錄至少5～6組數據。讀取數值后，緩慢降下電壓，切不可突然拉閘造成鐵芯剩磁過大，影響互感器保護性能。電壓降為零位后再切斷電源。
注意事項
1、電流互感器的伏安特性試驗，只對繼電保護有要求的二次繞組進行。
2、測得的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低。若有顯著降低，應檢查二次繞組是否存在匝間短路。當有匝間短路時，其曲線開始部分電流較正常的略低，如圖中曲線 2、3 所示（指保護 CT 有匝間短路,曲線 2 為短路 1 匝，曲線 3 為短路 2 匝），因此，在進行測試時，在開始部分應多測幾點。
3、電流表宜采用內接法。
4、為使測量準確，可先對電流互感器進行退磁，即先升至額定電流值，再降到 0，然后逐點升壓典型的 U-I 特性曲線。
信息整理：揚州拓普電氣科技有限公司 信息來源：m.ef2822.com
